DACHBEGRÜNUNG SCHRÄGDACH 15-45°

Begrünung geneigter Dächer mit dem Schubsicherungssystem N (Netz)

Das Schubsicherungssystem N ist für Tonnen-, Pult-, Sattel- und Kuppeldächer bis 45° Dachneigung geeignet – wie für unser Dachbegrünungssystem Schrägdach 15-45°. Bei symmetrischen Dachformen ist der große Vorteil des N-Systems, dass es durchdringungsfrei ist. Es kommt ohne statisch wirksam befestigte Schubwiderlager aus. Das N-System hält sich selbst im Gleichgewicht, ist preiswert und einfach zu verlegen.

Das Schubsicherungssystem N besteht aus einem hochreißfesten und verrottungsbeständigen Netz. Es dient der Aufnahme von Zugkräften aus den Schubschwellen. Die speziellen Schubschwellen mit integrierten Befestigungshaken werden in das über den First gelegte oder mit Befestigungssystemen fixierte Netz eingehängt. Der Vorteil des Systems liegt in seiner einfachen Verlegung und seiner besonderen Flexibilität. Der Abstand der Schwellen kann flexibel auf die Dachneigung angepasst werden. Aufgrund des hohen Standardisierungsgrades sind viele Formen von Dachbegrünungen auf Schrägdächern preisgünstig realisierbar.

Ökologische Wertigkeit
Pflegeaufwand
Kosten*mit Vegetationsmatte: ab ca. 65 €/m2

* Kostenrichtwert bei 1.000 m², netto inkl. Einbau, Material regional unterschiedlich.

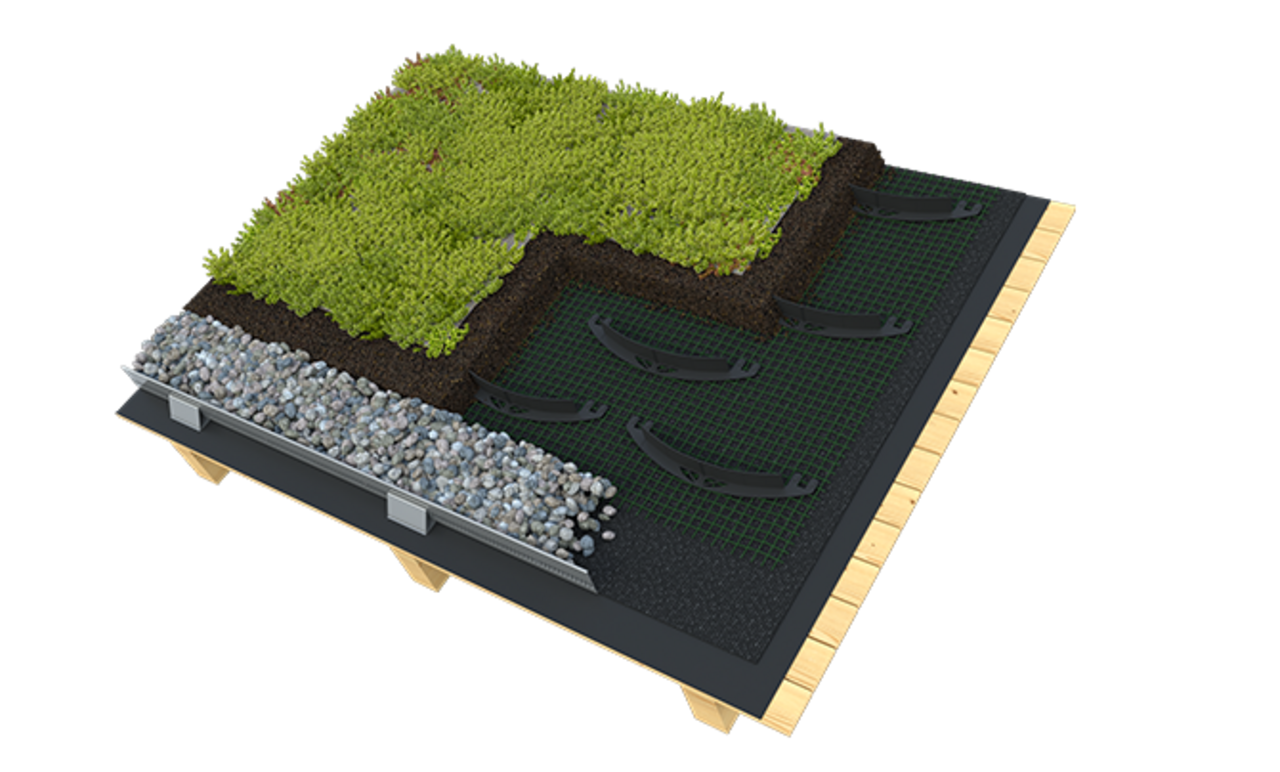

Systemaufbau Schrägdach 15-45° Netz

Hinweis: Klicken Sie auf die markierten Punkte, um weitere Informationen zu erhalten!

Vegetationsmatte

  • vorkultivierte Vegetationsmatte zur schnellen Vegetationsetablierung
  • mehr erfahren: Vegetationsmatte

Schubschwelle N

  • mit Befestigungslaschen
  • Schubabtrag über den First oder in Kombination mit Kombitragprofil
  • mehr erfahren: Schubsicherungssystem N

Schubsicherungsnetz

Extensivsubstrat E (6 cm)

  • auf mehrschichtige extensive Bauweise abgestimmtes Substrat
  • hohe Wasserspeicherkapazität
  • gutes Luftporenvolumen
  • Schichtdicke: mindestens 6 cm
  • mehr erfahren: Extensivsubstrat E

Struktur- und Speichervlies SSV 800

  • kombinierte Schutzlage mit Wasserspeicher- und Dränfunktion
  • zur Wasserspeicherung und gezielten Ableitung des Überschusswassers, vor allem im Traufbereich
  • mehr erfahren: Struktur- und Speichervlies SSV 800

Technische Daten

Gewicht*ab ca. 100 kg/m² bzw. 1,0 kN/m²
Systemhöheab 80 mm
Dachneigung**15-45°
VegetationsformSedum bzw. Sedum-Kräuter-Gräser
Spitzenabflussbeiwert***Cs = 0,7
Wasserspeicherab 30 l/m²

* Die Gewichtsangaben beziehen sich auf den wassergesättigten Zustand, das Trockengewicht beträgt ca. 60-70 % davon.
** Bei Kunststoffabdichtungen auf Schrägdächern über 6 m Fließlänge werden bereits ab 10° Dachneigung Schubsicherungen empfohlen.
*** Nach den aktuellen FLL-Dachbegrünungsrichtlinien.
